产品简介

JN-ZW££系列智能型无功补偿控制器是集数据采集、无功补偿、電网参数分析等功能于一體的新型配電测控设备，适用于交流0.4KV、50Hz低压配電系统的监测及无功补偿控制。

该控制器以高速数字信号处理器為核心，采用交流取样，人机界面為128 * 64点阵大屏幕液晶显示器，其具有配電监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。

使用条件

1、海拔高度：≤2500m

2、工作温度：－20℃～+60℃

3、存储温度：－25℃～+70℃

4、周围环境无腐蚀性气體，无导電尘埃，无易燃易爆的介质存在。安装地点无剧烈振动、无雨雪侵蚀。

执行标准

/T9663-1999 低压无功功率自动补偿控制器

技(jì )术参数

1、 電源電压：AC 220V±20%

2、 取样電压：AC 220V±20%

3、 電源频率：50Hz±5%

4、 取样電流：0～5A/0～1A

5、 整机功耗：12W（视所控制的投切开关功率而定）

6、 具有RS-485，Modbus-RTU标准现场总線通讯接口(可选)

7、 控制输出接点：动态型（每路DC12V×20mA、+12V输出）

 静态型：220V/5A（无源继電器干接点）

保护功能

1、 具有自检复归和自动复位功能。

2、 具有欠压、过压保护功能。

3、 具有过流、小電流保护功能。

4、 具有温度超限保护功能，开启风机功能（选配）

5、 具有電压、電流总谐波超限保护功能。

型号命名

安装尺寸

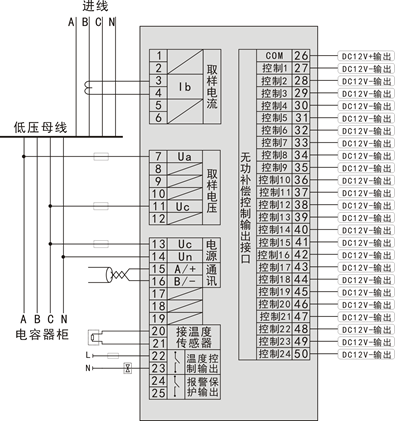

接線方式（JN-ZW£G-24£）

端子说明
