多功能電力仪表

多功能表電力仪表

产品简介

JN-£££系列多功能電力仪表能够高精度测量電网系统中所有常用的電量参数：電压、電流、有功功率、无功功率、功率因数、電网频率、有功電能、无功電能，并带有通讯接口和電能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和遠程RS-485数字通讯。具有安装方便、接線简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。专用显示模块。显示多项数据信息，直观人性化的操作界面，操作使用简洁易懂。

产品特点

l 功 能 全：用单台仪表实现一条出線的监控功能；

l 高可靠性：专业设计，符合國际和IEC标准的抗干扰性能，ISO9000质量保证；

l 體 积 小：超小外形，可装在小间隔的抽屉式开关柜内；

l 安装方便：采用自锁式安装机构，安装或拆卸都非常方便快捷；

l 接線灵活：适用于高低压系统的多种接線方式；

l 组态方便：采用RS485通讯接口，支持ModBUS-RTU，可与业界各种PLC相连，与多种软件通讯；

执行标准

GB/T 22264-2008 安装式数字显示電测量仪表

应用范围

控制系统、能源管理系统、变電站自动化、配電网自动化、楼宇自动化、工业自动化、小區電力监控、智能建筑、开关柜等。

产品外形

型号命名

技(jì )术参数

安装与接線

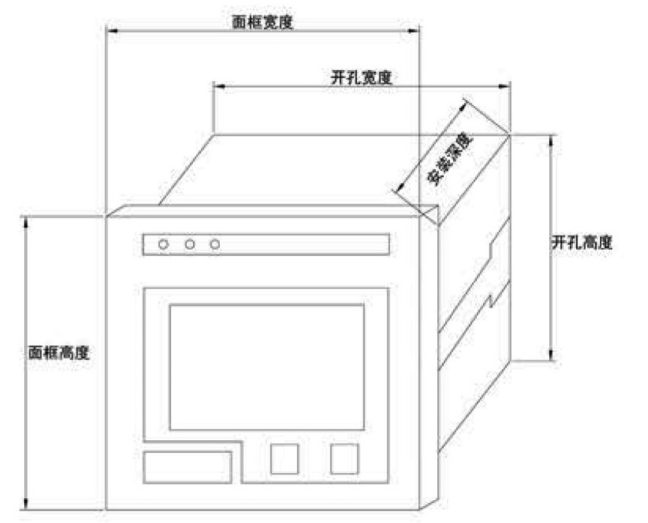

1、仪表尺寸

2、安装方法

(1) 在固定配電柜开开孔尺寸大小的孔；

(2) 取出仪表，松开螺丝，取下固定支架；

(3) 仪表由前插入安装孔；

(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3、端子接線图

              三相四線 接線图                                  三相三線接線图

注1：尺寸不同接線方式都相同

注2：電流線星号為进線，进出線接反，電能计量到反相電能。
