JN-TBB高压无功补偿装置

产品简介

JN-TBB型高压无功补偿装置主要用于6KV、10KV、35KV等工频電力系统进行无功补偿，提高功率因数，改善供電质量，降低線路损耗，充分发挥发電、供電设备的效率。装置由高压开关柜（包括高压断路器、隔离开关、電流互感器、继電保护、测量指示部分等）、串联電抗器、氧化锌避雷器及其记录仪、放電線圈、隔离开关、真空接触器、并联電容器、专用熔断器、支柱绝缘子、母排、柜體、围栏和镀锌钢架等。

使用条件

1、 环境温度：-35℃∽55℃，24小时内平均温度不超过35℃；

2、 相对湿度：不超过90%；

3、 大气压力:80-110kPa；

4、 海拔高度：＜2000m；

5、 风速：＜35m/s

6、 安装地点:户内或户外

7、 环境要求：使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝 缘的气體及异電介质，不允许充满水蒸气及有严重的霉；应具有防御 雨、雪、风、沙的设施。

技(jì )术参数

1、 额定電压：6∽35KV；

2、 额定容量:100∽20000kvar；

3、 接線方式：三角形、单星形、双星形；

4、 保护方式：低電压、过電压保护、限时速断、过流、开口三角保护、差压保护、不平衡電流等保护。

应用场合

适用于220KV及以下配网变電站的6KV、10KV. 35KV母線的无功自动补偿和变電站的有载调压,通过对变電站有载调压分接头的自动调节和对母線上的電容器组的自动投切,来实现对变電站電压和无功的综合控制。

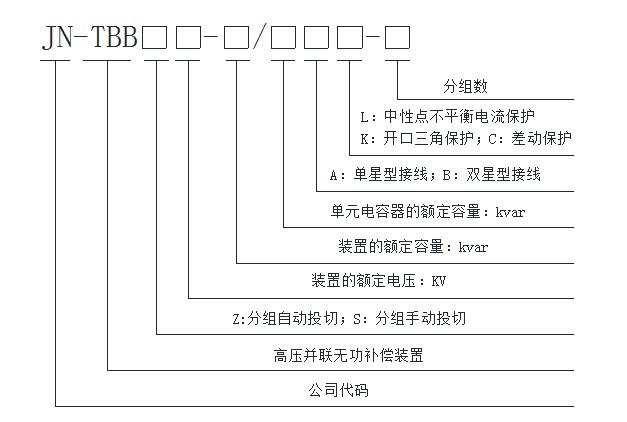

型号命名

常规型号参照表

柜式并联電容补偿装置（户内型）

框架式并联電容器装置（户外型）
