概述

迦顿智能科技(jì )硏制生产的JN-LB型无源滤波装置是专用于低压電网5、7、11次谐波的治理。通过该装置可有效的将负载产生的谐波加以吸收，从而避免将谐波電流返送到電力变压器,大大降低電网的谐波量,同时有利于用户電力变压器的运行，降低损耗，提高设备和其它電器组件的可靠性。此外该设备还提供一定容量的无功功率补偿，提高用户负载的运行效率。该装置减少線路损耗，增加变压器或发電机组的输出能力，延長用電设备的使用寿命，提高功率因数，避免電能浪费，降低用電成本。

工作原理

采用无源滤波装置就近吸收谐波源所产生的谐波電流，是抑制谐波污染的有效措施。通常采用由電力電容器、電抗器和電阻器适当组合而成的无源滤波装置进行滤波。其工作原理如下图所示：

无源滤波装置对某一频率的谐波呈低阻抗，与電网阻抗形成分流的关系，使大部分该频率的谐波流入滤波器。谐波滤除装置由主控制器、電子开关電路（晶闸管）、電容器、電抗器、触发電路、保护電路、机柜等部件组成。

无源滤波装置的补偿容量依据基波频率时系统所需要的无功功率而设计，電抗器的電感值是依据在该次谐波频率点时能与電容器产生串联谐振，使谐波滤除装置在该次谐波频率形成低的阻抗,让大部分的谐波電流被滤除装置吸收，从而达到滤除的目的。

谐波补偿系统的控制采用TSF方式即 （晶闸管）投切滤波回路，能动态跟踪补偿负载无功功率的变化。

采用特殊设计的滤波電容器、滤波電抗器、滤波效果显著；

结构紧凑,操作简便，安全保护齐全；

同时解决電流谐波与无功补偿问题；

适用范围

适用频率： 交流50Hz

适用電压： 交流110V、215V、380V、480V、660V、690V、750V、850V、1000V、1250V。

适用行业： 冶炼、冶金、轧钢、化工、轮胎、木业、机场、码头、塑管、油田、通讯、汽車制造等行业。

适用负载： 轧钢机、铜電解、铝電解、中频熔炼炉、中频加热炉、蓄電池充電机、索道缆車驱动机、

橡胶密炼机、挤出机…等由直流電机驱动的非線性负载。

技(jì )术特性

1、使用环境

环境温度:-25 ∽ 50℃；

相对湿度：0∽85%，不凝结；

海拔高度：＜2000m（可定制）;

地面倾斜度：＜5°;

安装地点无火灾、爆炸危险、无化學腐蚀及剧烈振动。

注：若有特殊环境使用条件,请在订货时与我公司申明和协商。

2、系统变压器或发電机组容量： 315kVA∽7500kVA。

3、谐波電流吸收率＞65% ,谐波電流、谐波電压符合GB/T 14549标准。

4、补偿平均功率因数≥0.92PF，符合GB/T 15576标准。

5、晶闸管响应时间＜20ms ,投切采用过零触发技(jì )术，投切无涌流，无过電压，无震荡。

6、滤波补偿系统具如下安全运行措施：

系统：过電压保护，过電流保护，低電压保护，接地保护。

電容器：过压，过流，过热保护及缺相保护。

電抗器:过流,过热保护。

7、系统不会产生射频電磁干扰,不会与電网供電系统产生共振。

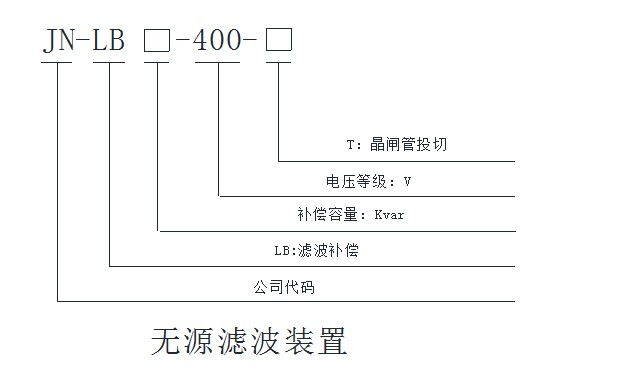

型号说明

订货须知：

1、根据实际负荷特性及電压等级进行选择:晶闸管或真空接触器投切方式。

2、对功率因数较低的谐波源设备，如轧机(0.2-0.75 )、密炼机(0.55-0.65 ), 充放電(0.45-0.7 )等需要较多的基波补偿量，需根据我公司以往经验设计柜體以及图纸。

3、对功率因数较高谐波源设备，如变频器(0.92以上)，且基波补偿容量小的系统，应选用有源滤波器治理谐波。

4、无源滤波装置為定制化产品，具體选型请提供如下数据：

变压器参数：a.额定容量；b.電压比；c.短路阻抗；d.连接组别

负载参数：a.负载设备概况及容量；b.当前功率因数

系统参数：a.系统图；b.谐波電流、電压等参数；c. PCC点供電设备容量；

d. PCC点小短路容量；e.用户协议容量
